Een distributiesysteem op een vrachtschip is het elektrische netwerk dat opgewekte energie verdeelt naar alle verbruikers aan boord, zoals motoren, navigatieapparatuur, verlichting, pompen en veiligheidssystemen. Het vormt de elektrische ruggengraat van het schip en zorgt ervoor dat alle systemen betrouwbaar en veilig van stroom worden voorzien, ook onder zware omstandigheden op zee. In dit artikel beantwoorden we de meest gestelde vragen over hoe zo’n systeem werkt, is opgebouwd en wordt onderhouden.
Hoe wordt elektriciteit op een vrachtschip opgewekt?
Elektriciteit op een vrachtschip wordt opgewekt door dieselgeneratoren, ook wel scheepsgeneratoren of gensets genoemd. Deze generatoren zetten de roterende beweging van een dieselmotor om in elektrische energie. De meeste vrachtschepen hebben meerdere generatoren aan boord die parallel kunnen worden geschakeld, zodat bij uitval van één unit de stroomvoorziening gewaarborgd blijft.
Grotere vrachtschepen maken soms gebruik van een asgenerator, die gekoppeld is aan de hoofdmotor en elektriciteit opwekt tijdens de vaart. Dit is energiezuinig omdat de hoofdmotor toch al draait voor de voortstuwing. Naast de hoofdgeneratoren beschikken schepen over een noodgenerator, die automatisch inschakelt bij stroomuitval en de meest kritieke systemen blijft voeden, zoals navigatieverlichting, brandmeldinstallaties en noodpompen.
De opgewekte spanning op vrachtschepen bedraagt doorgaans 440 volt of 690 volt wisselstroom bij 60 Hz, hoewel dit per scheepstype en bouwjaar kan verschillen. Hogere spanningen worden gebruikt om dikke kabels en energieverliezen bij grote vermogens te beperken.
Wat zijn de belangrijkste onderdelen van een maritiem distributiesysteem?
Een maritiem distributiesysteem bestaat uit een hoofdschakelkast (het hoofdschakelbord), verdeelkasten, transformatoren, kabels en beveiligingsapparaten. Het hoofdschakelbord vormt het hart van het systeem: hier komen alle generatoren samen en wordt de stroom verdeeld naar de verschillende verbruiksgroepen aan boord van het vrachtschip.
De voornaamste onderdelen op een rij:
- Hoofdschakelbord (MSB): Verdeelt de opgewekte energie naar alle primaire systemen en bewaakt de belasting van de generatoren.
- Noodschakelbord (ESB): Neemt bij stroomuitval automatisch de voeding van noodsystemen over via de noodgenerator.
- Verdeelkasten: Lokale kasten die stroom doorsturen naar specifieke ruimten of systemen, zoals de machinekamer, de brug of de accommodatie.
- Transformatoren: Zetten hogere spanningen om naar lagere spanningen voor verlichting, instrumentatie of stuurstroomcircuits.
- Kabels en kabelgoten: Voeren stroom door het hele schip, waarbij brandvertragende kabels verplicht zijn voor de meeste toepassingen.
- Beveiligingsapparaten: Zekeringen, vermogensschakelaars en aardlekbeveiliging die het systeem beschermen bij overbelasting of kortsluiting.
Bij FMJ Group verzorgen wij zowel het ontwerp als de installatie en het onderhoud van dit soort distributiepanelen en schakelborden voor de marine sector. De opbouw van een distributiesysteem wordt altijd afgestemd op het type schip, het vermogen en de vereiste redundantie.
Hoe verschilt een scheepsdistributiesysteem van een systeem aan wal?
Een scheepsdistributiesysteem verschilt op meerdere fundamentele punten van een landsysteem. Het grootste verschil is dat een schip een volledig gesloten, zelfvoorzienend netwerk is zonder aansluiting op een extern elektriciteitsnet tijdens de vaart. Alle opwekking, verdeling en beveiliging moeten aan boord plaatsvinden, wat andere eisen stelt aan redundantie en betrouwbaarheid.
Concrete verschillen ten opzichte van systemen aan wal:
- Geïsoleerd IT-netstelsel: Scheepssystemen werken doorgaans als IT-net (geïsoleerd van massa), waardoor een eerste aardlek geen directe uitval veroorzaakt maar wel wordt gesignaleerd. Dit verhoogt de bedrijfscontinuïteit.
- 60 Hz in plaats van 50 Hz: De meeste vrachtschepen gebruiken 60 Hz, terwijl het Nederlandse net op 50 Hz werkt.
- Compacte opbouw: Alle apparatuur moet bestand zijn tegen trillingen, vocht, zout en schommelingen van het schip.
- Strenge internationale normen: Classificatiebureaus zoals Lloyd’s Register, Bureau Veritas en DNV stellen specifieke eisen aan de elektrische installaties aan boord.
- Redundantie is verplicht: Kritieke systemen moeten altijd van twee onafhankelijke voedingen kunnen worden voorzien.
Welke veiligheidssystemen beschermen het elektrische net op een schip?
Het elektrische net op een vrachtschip wordt beschermd door een combinatie van automatische beveiligingen, aardlekbewaking, brandmeldinstallaties en noodvoedingssystemen. Deze systemen werken samen om uitval te beperken, schade te voorkomen en de veiligheid van bemanning en lading te waarborgen.
Automatische netbeveiliging
Vermogensschakelaars op het hoofdschakelbord schakelen automatisch uit bij overbelasting of kortsluiting. Synchronisatieapparatuur zorgt ervoor dat generatoren correct parallel worden geschakeld zonder schade aan de wikkelingen. Een load management systeem bewaakt de totale belasting en schakelt bij dreigende overbelasting automatisch minder kritieke verbruikers af.
Aardlekbewaking en brandbeveiliging
Dankzij het geïsoleerde IT-netstelsel detecteert een aardlekmonitor de eerste isolatiefout zonder direct de stroom te onderbreken. Dit geeft de bemanning de tijd om de fout te lokaliseren voordat er een gevaarlijke situatie ontstaat. Brandmeldinstallaties in de machinekamer en schakelkastruimten zijn aangesloten op het elektrische netwerk en kunnen bij brand automatisch ventilatoren afschakelen en brandkleppen sluiten.
Wie is verantwoordelijk voor het onderhoud van het distributiesysteem aan boord?
De scheepselektricien of elektro-officier is aan boord primair verantwoordelijk voor het dagelijks toezicht op en onderhoud van het elektrische distributiesysteem. Bij grotere vrachtschepen is dit een volwaardige functie binnen de machinekamerbezetting, aangestuurd door de hoofdwerktuigkundige die eindverantwoordelijk is voor alle technische installaties.

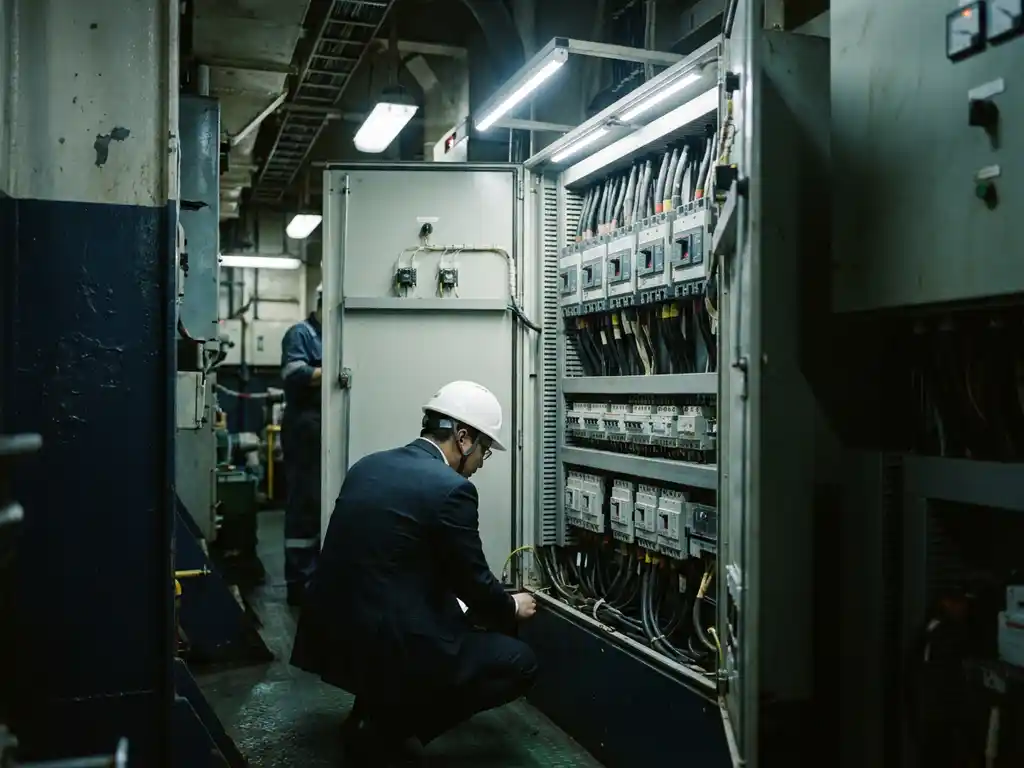

Naast de vaste bemanning spelen gespecialiseerde onderhoudsbedrijven een belangrijke rol. Periodieke inspecties, revisies van schakelborden en keuringen door classificatiebureaus worden doorgaans uitgevoerd tijdens havenstops of droogdokperioden. Classificatiebureaus schrijven voor hoe vaak en op welke manier elektrische installaties gekeurd moeten worden om de klasse te behouden.
Voor offshore installaties en vrachtschepen die internationaal varen, is een 24/7 bereikbare servicepartner onmisbaar. Storingen op zee kunnen niet wachten, en snelle diagnose op afstand of directe inzet van technici in een nabijgelegen haven kan grote vertragingen voorkomen. We bieden voor de offshore sector dan ook een wereldwijde storingsdienst aan.
Hoe FMJ helpt bij elektrotechnisch werk in de maritieme sector
FMJ Group is gespecialiseerd in elektrotechnische dienstverlening voor vrachtschepen, marineschepen en offshore installaties. Of het nu gaat om het ontwerpen van een nieuw distributiesysteem, het reviseren van een bestaand schakelbord of het uitvoeren van een periodieke inspectie: wij bieden een volledig pakket aan technische diensten voor de maritieme markt.
Wat wij bieden voor de scheepvaart en offshore:
- Ontwerp, installatie en commissioning van elektrische distributiesystemen
- Onderhoud en revisie van hoofd- en noodschakelborden
- Inspectie en kalibratie van instrumentatie en beveiligingssystemen
- 24/7 storingsdienst voor schepen in binnen- en buitenlandse havens
- Retrofitprojecten voor verouderde elektrische installaties aan boord
- Samenwerking met Nederlandse en internationale rederijen en werven
Werk je als elektromonteur of E&I-technicus en zoek je uitdagende projecten in de maritieme of offshore sector? FMJ biedt een werkomgeving waar vakmanschap wordt gewaardeerd en waar je werkt aan afwisselende projecten, nationaal en internationaal. Bekijk onze openstaande vacatures of neem contact met ons op om te ontdekken wat wij voor jou kunnen betekenen.
Frequently Asked Questions
Hoe lang gaat een elektrisch distributiesysteem op een vrachtschip mee?
De levensduur van een maritiem distributiesysteem hangt sterk af van de kwaliteit van de componenten, de omgevingsomstandigheden en het onderhoudsniveau aan boord. Goed onderhouden schakelborden en verdeelkasten gaan doorgaans 20 tot 30 jaar mee, maar kritieke onderdelen zoals vermogensschakelaars, relais en isolatiematerialen dienen periodiek te worden vervangen. Classificatiebureaus schrijven vaste keuringsintervallen voor die helpen om veroudering tijdig te signaleren en vervanging gepland in te plannen in plaats van reactief te handelen bij een storing.
Wat zijn de meest voorkomende storingen in een scheepsdistributiesysteem en hoe worden ze opgelost?
De meest voorkomende storingen zijn isolatiefouten (aardlekken), overbelasting van generatoren, defecte vermogensschakelaars en problemen met de parallelle schakeling van generatoren. Isolatiefouten ontstaan vaak door vocht, trillingen of verouderde kabelisolatie en worden opgespoord met een isolatiemeetapparaat (megger). Overbelasting wordt voorkomen door een goed werkend load management systeem en een juiste verdeling van verbruikers over de beschikbare generatoren. Snelle diagnose door een gekwalificeerde scheepselektricien of een externe storingsdienst is essentieel om onnodige vertragingen te voorkomen.
Wat houdt een retrofit van een verouderd elektrisch systeem aan boord precies in?
Een retrofit is het moderniseren of vervangen van verouderde elektrische installaties zonder het schip volledig te herbouwen. Dit kan gaan om het vervangen van een verouderd hoofdschakelbord door een modern digitaal systeem, het upgraden van beveiligingsrelais naar digitale varianten, of het vernieuwen van kabelinfrastructuur die niet meer voldoet aan de huidige brandveiligheidsnormen. Een retrofit wordt altijd voorafgegaan door een technische audit en wordt uitgevoerd in nauw overleg met het classificatiebureau om te garanderen dat het schip zijn klasse behoudt.
Welke internationale normen en classificatie-eisen gelden er voor elektrische installaties op vrachtschepen?
Elektrische installaties op zeeschepen moeten voldoen aan de eisen van het SOLAS-verdrag (Safety of Life at Sea) en de richtlijnen van het classificatiebureau waarbij het schip is ingedeeld, zoals DNV, Lloyd's Register of Bureau Veritas. Daarnaast zijn de IEC 60092-normen van toepassing, die specifiek zijn opgesteld voor elektrische installaties aan boord van schepen. Deze normen stellen eisen aan onder andere de isolatieklasse van kabels, de beveiliging van circuits, de constructie van schakelkasten en de redundantie van noodvoedingssystemen.
Kan walstroom een volwaardig alternatief zijn voor de generatoren tijdens het verblijf in de haven?
Ja, walstroom (ook wel 'cold ironing' of OPS – Onshore Power Supply – genoemd) stelt schepen in staat om tijdens het verblijf in de haven hun eigen generatoren uit te schakelen en stroom af te nemen van het havennet. Dit vermindert brandstofverbruik, uitstoot en geluidsoverlast aanzienlijk. Wel vereist dit specifieke aanpassingen aan het scheepsdistributiesysteem, zoals een frequentieomvormer (van 50 Hz havennet naar 60 Hz scheepsnet) en een walstroomaansluiting die voldoet aan de IEC/ISO/IEEE 80005-norm. Niet alle havens bieden walstroom aan, maar het gebruik ervan wordt steeds vaker verplicht gesteld in het kader van milieuregelgeving.
Hoe wordt voorkomen dat een storing in één deel van het systeem het hele schip treft?
Dit wordt voorkomen door het principe van selectieve beveiliging en netredundantie toe te passen. Elke sectie van het distributiesysteem heeft zijn eigen beveiliging, zodat een fout in één circuit wordt geïsoleerd zonder dat de rest van het netwerk uitvalt. Kritieke systemen zoals navigatie, stuurmachine en brandblussing worden altijd gevoed vanuit twee onafhankelijke bronnen of beschikken over automatische overschakeling naar het noodschakelbord. Het ontwerp van de netstructuur – inclusief de positionering van de verdeelkasten en de kabelroutes – wordt al bij de bouw afgestemd op maximale veerkracht bij een enkelvoudige storing.
Wat moet een reder overwegen bij de keuze van een elektrotechnisch onderhoudsbedrijf voor de maritieme sector?
Bij de keuze van een onderhoudsbedrijf zijn erkenning door relevante classificatiebureaus, maritieme specialisatie en beschikbaarheid van servicetechnici in internationale havens de belangrijkste criteria. Een bedrijf met aantoonbare ervaring in de scheepvaart en offshore begrijpt de specifieke omgevingseisen, de urgentie van storingen op zee en de documentatievereisten van classificatiebureaus. Daarnaast is een 24/7 storingsdienst met snelle responstijden van groot belang, omdat elke vertraging in de haven directe financiële gevolgen heeft voor de rederij.
