Voor elektrische installaties op vrachtschepen gelden internationale normen van de IEC, SOLAS-verdragseisen en de klasseregels van erkende classificatiebureaus zoals Lloyd’s Register, Bureau Veritas of DNV. Deze normen zijn van toepassing op alle elektrische systemen aan boord, van energiedistributie en verlichting tot noodstroomvoorzieningen en hoogspanningsinstallaties. De volgende secties beantwoorden de meest gestelde vragen over deze regelgeving in detail.
Welke organisaties stellen de normen voor scheepselektriciteit vast?
De normen voor scheepselektriciteit worden vastgesteld door drie typen organisaties: de International Electrotechnical Commission (IEC), de International Maritime Organization (IMO) en de erkende classificatiebureaus. De IEC publiceert technische normen voor ontwerp en installatie, de IMO stelt wettelijke veiligheidseisen via SOLAS, en classificatiebureaus vertalen deze eisen naar concrete keuringsregels voor individuele schepen.
In de praktijk werken deze organisaties nauw samen. De IEC 60092-serie vormt de technische basis voor elektrische scheepsinstallaties wereldwijd. De IMO verwijst in het SOLAS-verdrag naar deze normen als minimumstandaard. Classificatiebureaus zoals DNV, Lloyd’s Register, Bureau Veritas en RINA bouwen hierop voort met eigen klasseregels die soms strenger zijn dan de internationale minimumvereisten.
Voor vrachtschepen die onder een vlag varen die het SOLAS-verdrag heeft geratificeerd, zijn al deze lagen van regelgeving tegelijkertijd van toepassing. De vlaggenstaat is verantwoordelijk voor handhaving, maar delegeert de technische keuring doorgaans aan een erkend classificatiebureau.
Wat schrijft de IEC 60092-serie voor over scheepsinstallaties?
De IEC 60092-serie is de internationale technische norm voor elektrische installaties op zeeschepen. De serie beschrijft eisen voor onder andere generatoren, schakelkasten, kabels, verlichting, noodstroomsystemen en hoogspanningsinstallaties. Elk deel behandelt een specifiek onderdeel van de elektrische infrastructuur aan boord van vrachtschepen.
De serie bestaat uit meerdere delen, elk gericht op een specifiek aspect:
- IEC 60092-101: Definities en algemene eisen voor scheepselektriciteit
- IEC 60092-201: Eisen voor de hoofdelektrische installatie en distributiesystemen
- IEC 60092-301: Apparatuur voor het genereren van stroom, inclusief generatoren
- IEC 60092-401: Installatie en routering van kabels
- IEC 60092-501: Bijzondere kenmerken, waaronder noodinstallaties
- IEC 60092-502: Tankers met specifieke explosieveiligheidsrisico’s
De norm schrijft voor dat elektrische installaties bestand moeten zijn tegen de specifieke omgevingsomstandigheden op zee, zoals trillingen, vochtigheid, zout en temperatuurwisselingen. Materialen, isolatiewaarden en beschermingsgraden (IP-klassen) worden expliciet voorgeschreven om de betrouwbaarheid en veiligheid van systemen aan boord te waarborgen.
Welke SOLAS-eisen gelden voor elektrische systemen aan boord?
SOLAS (Safety of Life at Sea) stelt verplichte eisen aan elektrische systemen op vrachtschepen via Hoofdstuk II-1, Deel D. De kerneis is dat elk vrachtschip beschikt over een hoofd- en een noodstroombron die onafhankelijk van elkaar kunnen functioneren. De noodgenerator moet automatisch opstarten bij uitval van de hoofdkracht en essentiële systemen minimaal 18 uur van stroom voorzien.
SOLAS onderscheidt essentiële systemen die altijd van stroom voorzien moeten zijn:
- Navigatieverlichting en navigatieapparatuur
- Branddetectie- en alarmsystemen
- Communicatieapparatuur, waaronder VHF en GMDSS
- Brandblusinstallaties en noodpompen
- Noodverlichting in gangen, machinekamers en reddingmiddelenplaatsen
- Stuurmachine en roerbesturing
De noodstroombron moet zich boven de scheidingslijn bevinden en beschermd zijn tegen overstroming. SOLAS schrijft ook voor dat de overschakeling naar noodstroom automatisch en zonder handmatige tussenkomst moet plaatsvinden. Periodieke tests van deze systemen zijn verplicht en worden vastgelegd in het scheepsdagboek.
Wat is de rol van het classificatiebureau bij elektrische keuringen?
Een classificatiebureau beoordeelt of de elektrische installaties op een vrachtschip voldoen aan de van toepassing zijnde technische normen en klasseregels. Het bureau verleent een klassegetuigschrift dat vereist is voor de verzekering en exploitatie van het schip. Zonder een geldig klassecertificaat mag een vrachtschip in de meeste havens niet opereren.
De betrokkenheid van het classificatiebureau begint al tijdens de ontwerpfase. Tekeningen, specificaties en berekeningen voor elektrische systemen worden vooraf ter goedkeuring ingediend. Tijdens de bouw of retrofit inspecteert een surveyor van het bureau de installaties op locatie. Na oplevering volgen periodieke surveys, doorgaans jaarlijks en elke vijf jaar een volledige herkeuring.
Bekende classificatiebureaus die actief zijn in de Nederlandse maritieme sector zijn DNV, Lloyd’s Register, Bureau Veritas, American Bureau of Shipping (ABS) en RINA. Elk bureau heeft eigen klasseregels die aanvullend zijn op de IEC- en SOLAS-eisen. De keuze van het classificatiebureau wordt doorgaans bepaald door de vlaggenstaat of de rederij.
Welke normen gelden specifiek voor hoogspanningsinstallaties op schepen?
Voor hoogspanningsinstallaties op vrachtschepen gelden specifiek IEC 60092-501 en IEC 60092-503, aangevuld met de klasseregels van het betreffende classificatiebureau. Hoogspanning wordt op schepen gedefinieerd als spanning boven 1.000 volt wisselstroom of 1.500 volt gelijkstroom. Deze systemen komen steeds vaker voor op grote vrachtschepen, LNG-carriers en offshore supply vessels vanwege het hogere vermogensbereik.
Technische eisen voor hoogspanningssystemen
Hoogspanningsinstallaties aan boord vereisen extra beveiligingsmaatregelen ten opzichte van laagspanningssystemen. De norm schrijft onder andere voor:
- Vergrendelingssystemen die onbevoegde toegang tot hoogspanningscompartimenten verhinderen
- Aardingsprocedures die gevolgd moeten worden voordat onderhoud mag plaatsvinden
- Geïsoleerde handschoenen, gereedschap en persoonlijke beschermingsmiddelen specifiek voor hoogspanning
- Duidelijke markering en kleurcodering van hoogspanningscomponenten
- Automatische afschakelbeveiliging bij aardfouten of overbelasting
Bevoegdheden voor hoogspanningswerk op schepen
Technici die werken aan hoogspanningsinstallaties op vrachtschepen moeten aantoonbaar bevoegd zijn. Classificatiebureaus en vlaggenstaten stellen eisen aan opleiding en certificering. In de Nederlandse context sluit dit aan bij de NEN 3140- en NEN-EN 50110-normen voor werkzaamheden aan elektrische installaties, aangevuld met scheepsspecifieke kwalificaties.
Hoe worden elektrische installaties op vrachtschepen geïnspecteerd en gecertificeerd?
Elektrische installaties op vrachtschepen worden geïnspecteerd via een gestructureerd surveysysteem van het classificatiebureau, aangevuld met inspecties door de vlaggenstaat en havenstaatcontroles (Port State Control). De certificering verloopt in fasen: goedkeuring van ontwerpdocumenten, inspectie tijdens installatie, functionele tests bij oplevering en periodieke herbeoordelingen gedurende de levensduur van het schip.
Het inspectieproces omvat doorgaans de volgende stappen:
- Documentgoedkeuring: Elektrische schema’s, kabellijsten en berekeningen worden ingediend bij het classificatiebureau voor goedkeuring voordat de installatie begint.
- Fabricage-inspectie: Schakelkasten, paneelkasten en andere componenten worden geïnspecteerd bij de fabrikant of in de werkplaats.

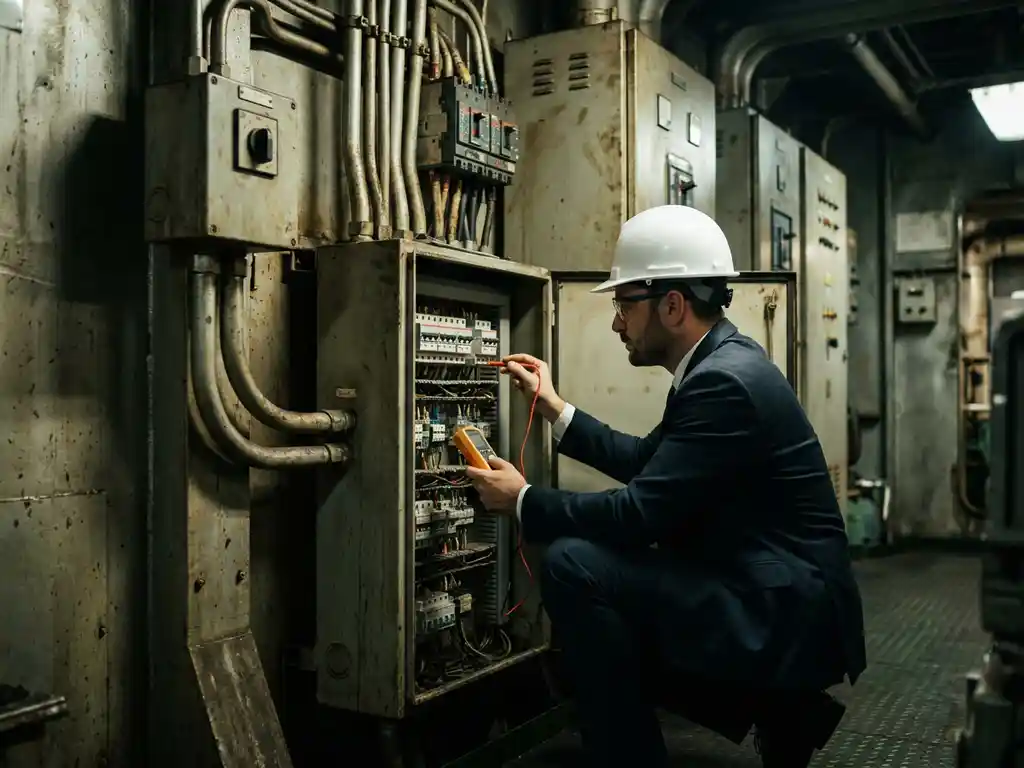

- Installatie-inspectie: Een surveyor controleert de installatie aan boord op juiste uitvoering, kabelroutering en bevestiging.
- Functionele tests: Alle systemen worden getest onder operationele omstandigheden, inclusief noodstroomomschakeling en isolatieweerstandsmetingen.
- Certificaatverstrekking: Na goedkeuring ontvangt het schip de benodigde klasse- en veiligheidsgetuigschriften.
Periodieke inspecties vinden jaarlijks plaats voor kritieke systemen en elke vijf jaar als onderdeel van de speciale survey. Bij Port State Control-inspecties in havens kunnen inspecteurs elektrische systemen ter plekke controleren. Tekortkomingen kunnen leiden tot een detention, waarbij het schip de haven niet mag verlaten totdat de gebreken zijn verholpen.
Onze specialisten bij FMJ zijn vertrouwd met de inspectieprocedures van de grote classificatiebureaus en ondersteunen rederijen en werven bij de voorbereiding op surveys voor hun marine projecten.
Hoe FMJ helpt bij elektrische installaties op vrachtschepen
FMJ biedt gespecialiseerde elektrotechnische diensten voor de maritieme sector, van ontwerp en installatie tot onderhoud en inspectie van alle elektrische systemen aan boord van vrachtschepen. Of het nu gaat om naleving van IEC 60092-normen, voorbereiding op een classificatiesurvey of het uitvoeren van hoogspanningswerk, wij beschikken over de kennis en certificeringen om dit vakkundig uit te voeren.
Wat wij bieden voor vrachtschepen en rederijen:
- Engineering en ontwerp van elektrische installaties conform IEC 60092 en SOLAS-eisen
- Installatie en retrofit van distributiesystemen, schakelkasten en noodstroominstallaties
- Inspecties en metingen ter voorbereiding op classificatiesurveys
- Hoogspanningswerk door bevoegde technici met scheepsspecifieke ervaring
- 24/7 storingsdienst voor Nederlandse en internationale rederijen
- Onderhoud en servicecontracten voor brandmeldsystemen, kraaninstallaties en overige boordinstallaties
Wij werken voor rederijen, scheepswerven en offshore opdrachtgevers, zowel nationaal als internationaal. Onze aanpak is praktisch en gericht op het ontzorgen van de klant, van de eerste tekening tot het behalen van het klassecertificaat. Neem contact op met FMJ om te bespreken hoe wij uw project kunnen ondersteunen.
Frequently Asked Questions
Wat gebeurt er als een vrachtschip niet voldoet aan de IEC 60092-normen tijdens een classificatiesurvey?
Als tijdens een classificatiesurvey tekortkomingen worden vastgesteld, geeft het classificatiebureau een lijst van aanbevelingen of verplichte herstelacties uit. Afhankelijk van de ernst van de afwijking kan de klasse worden opgeschort of ingetrokken, wat betekent dat het schip niet langer verzekerd en exploitabel is. Minder kritieke gebreken krijgen doorgaans een hersteltermijn, terwijl veiligheidsrisico's direct verholpen moeten worden voordat het schip verder mag varen.
Hoe vaak moeten noodstroomsystemen aan boord van vrachtschepen worden getest?
SOLAS verplicht wekelijkse functionele tests van de noodgenerator en maandelijkse belastingstests onder operationele omstandigheden. Alle testresultaten moeten worden vastgelegd in het scheepsdagboek en zijn beschikbaar voor inspectie door de vlaggenstaat en Port State Control. Bij de jaarlijkse classificatiesurvey worden de noodstroomsystemen grondig geïnspecteerd, inclusief verificatie van de automatische omschakeling en de minimale bedrijfsduur van 18 uur.
Welke documenten moet een rederij aanleveren bij het classificatiebureau voor de goedkeuring van een nieuwe elektrische installatie?
Voor documentgoedkeuring dient een rederij of werf in ieder geval éénlijnsschema's, kabellijsten, belastingsberekeningen, schakelkastspecificaties en de lay-out van de noodstroominstallatie in te dienen. Daarnaast worden productcertificaten van componenten en een beschrijving van de beveiligingsfilosofie verwacht. Het is sterk aanbevolen om deze documenten zo vroeg mogelijk in de ontwerpfase in te dienen, zodat opmerkingen van het classificatiebureau nog kostenefficiënt verwerkt kunnen worden.
Gelden er andere normen voor elektrische installaties op tankers dan op gewone vrachtschepen?
Ja, tankers zijn onderworpen aan aanvullende eisen vanwege het risico op explosieve atmosferen in laadruimen en pompruimtes. IEC 60092-502 is specifiek van toepassing op tankers en schrijft strenge explosieveiligheidseisen voor, waaronder het gebruik van ATEX-gecertificeerde apparatuur in gevarenzone-indelingen. Bovenop de standaard IEC- en SOLAS-eisen gelden ook de IGC Code (voor gastankers) of de IBC Code (voor chemicaliëntankers) als aanvullende regelgeving.
Wat zijn de meest voorkomende fouten bij de installatie van scheepselektrische systemen die leiden tot afkeuringen?
De meest voorkomende afkeuringsoorzaken zijn onvoldoende kabelbevestiging en -routering, te lage isolatieweerstandswaarden, ontbrekende of incorrecte IP-beschermingsgraden van componenten in vochtige ruimtes en onvolledige documentatie van de noodstroominstallatie. Daarnaast worden aardingsproblemen en het gebruik van niet-gecertificeerde componenten regelmatig als tekortkoming aangemerkt. Een grondige pre-survey inspectie door een ervaren elektrotechnisch specialist kan deze problemen vroegtijdig identificeren en dure vertragingen voorkomen.
Zijn de IEC 60092-normen ook van toepassing op schepen die onder een niet-SOLAS-vlag varen of op binnenvaartschepen?
De IEC 60092-serie is primair ontwikkeld voor zeeschepen die onder het SOLAS-verdrag vallen, maar wordt in de praktijk ook breed toegepast als technische referentienorm buiten deze scope. Voor binnenvaartschepen gelden aparte Europese regelgeving en normen, zoals de ES-TRIN (Europese standaard voor technische eisen aan binnenschepen). Schepen onder een vlag van een staat die SOLAS niet heeft geratificeerd, vallen buiten de directe SOLAS-verplichting, maar worden bij havenstaatcontroles in verdragsstaten alsnog aan vergelijkbare veiligheidseisen getoetst.
Hoe bereid ik mijn schip het beste voor op een Port State Control-inspectie van de elektrische systemen?
Een goede voorbereiding begint met het up-to-date houden van alle certificaten, testlogboeken en onderhoudsdocumentatie, zodat inspecteurs direct bewijs van naleving kunnen inzien. Zorg dat noodverlichting, branddetectiesystemen en de noodgenerator aantoonbaar recent getest zijn en dat de resultaten in het scheepsdagboek zijn vastgelegd. Een interne pre-inspectie waarbij kritieke systemen worden doorgelopen op zichtbare gebreken, ontbrekende markeringen of verouderde componenten, verkleint de kans op een detention aanzienlijk.
